太陽光で発電する255WソーラーパネルをLooop shopで買ってオフグリッドを自作しました

オフグリッドで生活するためにソーラーパネルセットを購入しました

ソーラーパネルは太陽光で発電しバッテリーに充電することができます

目指せオフグリッドの第一歩

とりあえず配線バッテリーコントローラーセットを買ってみることに
理由はのちに



参考書はわがや電力で十分です
非常にわかりやすく電気の仕組みと理屈が簡単に理解できました





注意点

    • シガープラグの組み立て
    • MC4コネクタをケーブルに取り付ける
    • コントローラーを壁に固定する
    • 配線を壁や柱に固定する
    • 壁に穴を開けて配線を通す作業の場合の、配線の保護作
    上記は下記の行動に対して電気工事士の資格が必要になる

    • ケーブルの被覆を30V以上の設備のためにむく




上記だけクリアすればOK

具体的な対策は被覆が向いてある既製品を買うか有資格者に作業を依頼する

でガチのオフグリッドが無資格者でも行える




では設置取り付けスタート



255W24Vソーラーパネルは意外にでかい

 Evernote Snapshot 20160226 134736.jpg


見た目よりでかいよ

15キロくらいでソーラーパネルに持つ手がないから前と後ろを2人で2階のベランダまで上げました

本来は屋根の上に設置したほうがいいです
実家のベランダは脱落防止に壁があり日光を妨げる要因になります


後ろはエアコンの室外機でとりあえず仮止め

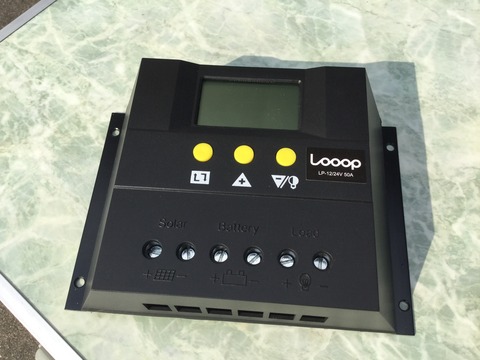

ソーラーパネルとバッテリーの仲介役のチャージコントローラー

Evernote Snapshot 20160226 140057.jpg

ポン付けで動くあたり性能は高い

24V 50A OK

エンゲル冷蔵庫とMac12動かしても問題ない



電気の状態を制御するためにもここは納得できる商品を購入してほしい

基本的な理論は知らないが、バッ直やオルタネータ配線に

高圧電源の修理はやったことあるから資格ないけど経験で勝負

プラスとマイナスの基本さえ守れば大丈夫

ソースは自分

一切、燃やしてないしショート爆発もない

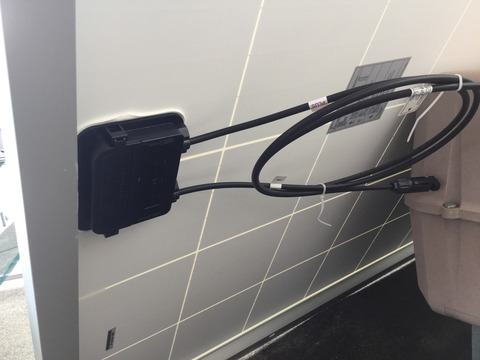

255Wソーラーパネルの裏

Evernote Snapshot 20160226 141943.jpg


多分ヒューズボックスでしょう



 ソーラーパネルからチャージコントローラーまでの配線取り回し

Evernote Snapshot 20160226 141943.jpg
晴れてたから外でバッテリーまでつなごうとしたけど

配線が長かったから室内までひっぱる

ここはすきまテープと補助錠で対策

ガラスの穴開けるアイディア考えたけど

近い将来、配線も薄く細くなり車のデフォッガーみたいに電子結線は当たり前

ひょっとしたら配線も無線になる

ソーラーパネルの配線を無線で飛ばすっておもしろくない?

こんな非現実的なアイディアでもとりあえず出してみる

やったもん勝ち



チャージコントローラーと配線をつなぐ

Evernote Snapshot 20160226 142615.jpg


使用工具はマイナスドライバーだけでポン付けできました

チャージコントローラに配線を入れてマイナスドライバーで締めるだけです

この作業を被覆を向いて行うと電気工事士の資格が必要
なので資格がない人は配線を向いてある商品を買うか、資格者に作業を頼むかどちらかです






12V115Ahのバッテリーを2台つないで24Vに


Evernote Snapshot 20160226 142905.jpg

ソーラーパネルでオフグリット目指すならこのバッテリー1択

ディープサイクルであるし最終的には24Vシステムを作ろうと考えていたのでね





 バッテリーに配線をつないだところ

Evernote Snapshot 20160226 144430.jpg



モンキーどころかスパナやメガネもないからプライヤーにマイナスドライバーをかましてネジ締めしました

仮に設置して動きを見てから本格的な場所を決めたいので





 簡易的にソーラーパネルとチャージコントローラーとバッテリーをつないだ状況

Evernote Snapshot 20160226 144430.jpg



つないだらうれしいニコちゃんマーク
ソーラーパネルから電気が流れている状況です

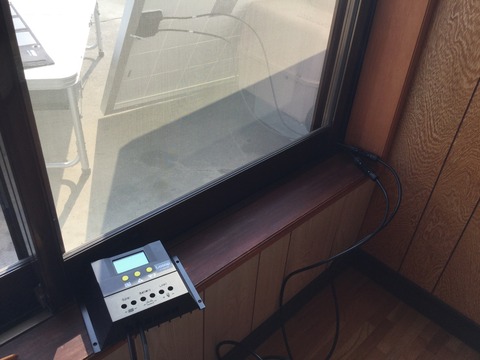

 設置場所はまだきめていない

Evernote Snapshot 20160226 144430.jpg

穴を開ける気ないからすきまテープで簡易的に設置しました

問題あったら対応しながら考えていきます




使った工具

Evernote Snapshot 20160226 144430.jpg
マイナスドライバー
ペンチ
プライヤー

きちんとしめるにはプライヤーではなくスパナやメガネを使用してください

特殊工具は必要なくドラバーとメガネで取り付けはできます

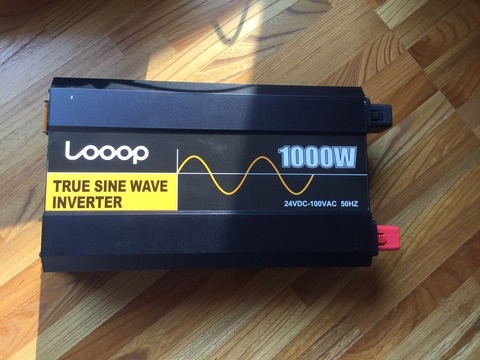

24V1000Wインバーター

Evernote Snapshot 20160226 144604.jpg

後から気づいたけど24Vでしか使用できない

最初は余裕ぶっこいてバッテリー1つで動かそうとしたが12Vなので失敗赤ランプが出ました





インバーターに配線の端子をしめる

Evernote Snapshot 20160226 144928.jpg

絶対に電流を自分に流さないようナットもボルトも直接さわらないだけ注意




インバーターとバッテリー取り付け完了

Evernote Snapshot 20160226 145418.jpg

プラスマイナスを間違えないことだけです注意点は

外す時はマイナスつける時はプラスから





太陽光発電でソーラーパネルから電気が流れた瞬間

Evernote Snapshot 20160226 151457.jpg

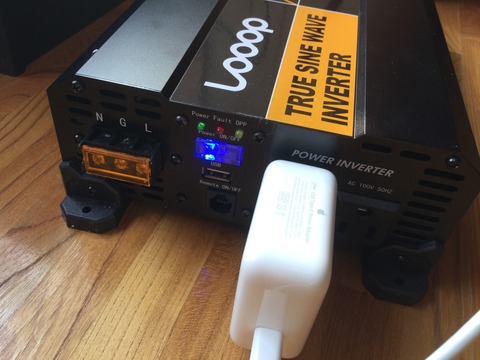

インバーターにMac12つないだ
Evernote Snapshot 20160226 151531.jpg

インバーターにUSBあるのは地味にでかい

昔のインバーターなんて車でパソコン1時間以上使ったらヒューズ吹っ飛んだのに






ソーラーパネルの電気でMacBook12が充電できている

Evernote Snapshot 20160226 151904.jpg

快感の瞬間とともにオフグリッドになった

電力会社の送電線網ではなくソーラーパネルの電気を使用しているので





エンゲル冷蔵庫もきっちり稼働できました

Evernote Snapshot 20160226 153146.jpg
比較的エンゲル冷蔵庫は消費電力が低いからどこまでの家電製品が1000Wのインバータ0で動かせるんだろう?
電子レンジやホットプレートに掃除機はきつそう
もちろん家庭用の冷蔵庫もきつそうだが



配線の締め不足でコントールパネルが怒っている

Evernote Snapshot 20160226 154900.jpg


簡易的に取り付けて動かしたかった
あせって増し締めなしに仮締めだけなので接触不備はすぐわかりました

このようにチャージコントローラがないと電流の以上を発見できないから必要です







1000Wのインバーターで掃除機をテスト

2016-02-27 09.03.25.jpg

この掃除機を動かしたら2分ほどでインバーターがFaultのランプついてピーピーピーと警告音が

低出力で使う分には問題なかったが力を上げると動かせませんでした

試しに使ってみたけど掃除は電気掃除機で行うのではなく、ほうきではいて雑巾かけが基本と考えているから掃除機を動かすつもりのオフグリットは考えていない

ルンバが定期的に動かせる電力を作ればもっと日常生活の生産効率が上がりますもんね







この太陽光で充電できるソーラーパネル

Evernote Snapshot 20160226 154900.jpg
 Evernote Snapshot 20160226 154900.jpg

しつこいけど写真よりソーラーパネルでかいよ


考えているオフグリッドの対策

  • バックパックのみで移動するオフグリッドが課題
  • ソーラじゃない充電方法も検討
  • 暗闇でも電気作れる方法?
  • 電気を使わない生活
  • 日が落ちた後の照明はUSB照明をモバイルバッテリーでまかなえる
  • 夏場における冷房が未定?
  • 暖房は薪や石油ストーブを使うと補える
  • 冷房は扇風機を電気しかない
  • 冷房は外気温に左右される
  • 結論オフグリットの2つの強敵は照明と暑さ

世界を移動しながら電気を作るには衣服やバックパックにソーラーパネル内蔵で軽量が課題かな?
現状のソーラーパネルは足し算式でしか増やせなく電力を掛け算で増やすことができない

また持ち運ぶにはソーラーパネルが重すぎる
もちろん軽い折りたたみソーラーパネルもあるが充電能力が生活レベルに追いついていないので現実的ではない


夜の照明だけクリアすればオフグリットは楽勝と考えていました

日がおちたら寝るか本を読みLED照明を利用すれば低電力で明るい灯りを手に入るし、冷蔵庫も低電力なエンゲル冷蔵庫で生活できます


そして山の中で生きて行く試行錯誤をしたいとも考えていました

だが他のエネルギーに変換できる電気は必要な存在で自分で作ることができました

当時は電気以外で効率的にできることは他のエネルギーで行ったほうが良いと考えていました
  • 電子レンジは非効率
  • 温めるなら火を使う



だが電気を作れば置き換えて利用できる

作れる電気の量が増えると電子レンジや掃除機など時間効率の高い機会を利用することができます





オフグリットはまだまだ試作段階で試行錯誤していく

ソーラーパネル、バッテリーの軽量化を考え、目指すは移動するオフグリッド
